3U 8HP CompactPCI标准结构。

支持32bit、33/66 MHzCompactPCI总线扩展，符合PICMG 2.0规范。

产品基于IntelCorei7多核处理器和CM236芯片组。

Inteli7-6820EQ2.8 GHz，睿频3.5Ghz，四核八线程,45W(标配)。

Inteli7-6822EQ2.0 GHz,睿频2.8Ghz，四核八线程,25W(可选)。

Inteli7-7820EQ3.0 GHz，睿频3.7Ghz，四核八线程,45W(可选)。

Intel CM236芯片组。

处理器采用14nm技术工艺，四核八线程处理机制，集成内存控制器。六代处理器集成IntelHDGraphics530图形控制器，七代处理器集成

Intel HD Graphics 630图形控制。

板载16GB双通道DDR4-2133MHz内存。

支持两个显示接口:一路VGA显示接口(支持前后切换)，支持最大分辨率为1920X1200@60Hz;一路DP显示接口，支持DisplayPort*1.2标准，支持

最大分辨率为4096x2034@60Hz，24bpp。支持四路SATA存储接口:板载1个2.5英寸硬盘插座，1个mSATA插座，后出两路SATA信号，可用于扩展存储设备。前面板提供1个SATA读写状态指示灯，为四路SATA接口共用。

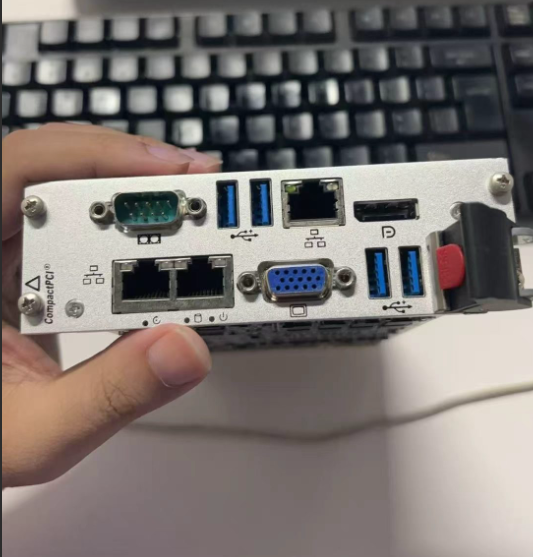

前面板接口:

支持1个M.2接口(PCIe3.0X4),符合Type 2280,keyM尺寸标准。

1个VGA接口(可通过跳线S1切换到背板输出)。

1个DP接口。

3个10/100/1000 Base-T网络接口(其中第一层主板上的两个前出千兆网

口与后出两路千兆网络切换，在BIOS里设置)。

4个USB3.0接口。

1个DB9串口，支持RS232/RS422/RS485模式可选，通过拨码开关设置。后出接口信号:

支持后出4路PCIe3.0X1(标准配置)，可设置成1路PCIe3.0X4(可选

配置，需更换BIOS版本)。两路10/100/1000BASE-T 网络信号(与前面板第一层的2个千兆网口二

选一切换)。

一路VGA信号(与前面板VGA接口切换)。

两路SATA信号。

两路USB2.0信号。

一路全功能RS232信号，可通过BIOS设置成RS422/RS485模式。

预留一路后出的二线UART信号(可选，默认不连接)。

前面板带复位按键和LED指示灯。

支持RTC实时时钟。

支持SPI接口uEFIBIOS启动。

支持AMI Aptio,uEFI兼容平台固件。

板卡支持Windows、Vxworks、Linux等0S系统。
